靜力水準儀及自動化變形監測
- 發布時間：2019-07-27
- 發布者： 本站
- 來源： 原創
- 閱讀量：

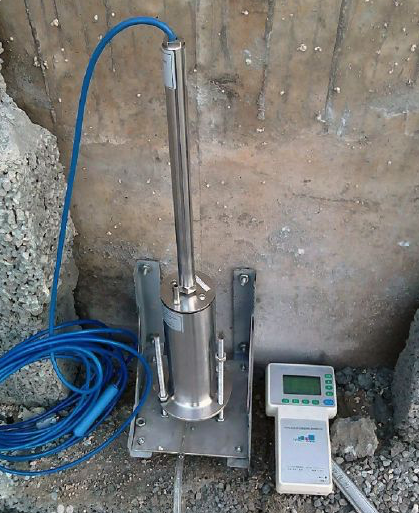

靜力水準儀（連通液位沉降計）是測量兩點間或多點間相對高程變化的高精密液位測量儀器，通常由液缸、浮筒、精密液位計、保護罩、支撐架等部件組成。靜力水準儀一般安裝在被測物體等高的測墩上或被測物體墻壁等高線上，通常采用一體化模塊化自動測量單元采集數據，通過有線或無線通訊與計算機連接，從而實現自動化觀測。
目前廣泛應用于運營鐵路沉降監測、地鐵隧道沉降監測、基坑、大壩、橋梁與房屋的沉降監測等領域。靜力水準儀利用連通液的原理，多個靜力水準儀用通液管聯接，液面總是在同一水平面，通過測量不同儲液罐的液面高度與靜力水準儀的基準點進行對比，得出各個靜力水準儀的相對差異沉降量?；鶞庶c的垂直位移是相對恒定的或者是可用其它方式準確確定，以便能精確計算出靜力水準儀系統各測點的沉降變化量。
靜力水準測量具有測量精度高（通常可達亞毫米級）、自動化監測、性能穩定，實時傳輸等優點。靜力水準自動化監測系統通常包含多個靜力水準儀、安裝支架、液體聯通管、數據采集系統、通訊系統、后臺管理軟件等組成，軟件可根據觀測兩生成相應的變化曲線，并根據工程設計值進行報警。
房屋基礎沉降監測：如CCTV大樓基礎沉降采用振弦式靜力水準儀進行觀測，做此類觀測時，儀器安裝位置應充分考慮建筑物不同部位結構承重的差異性，并做好聯通管等設備的保護。
在地鐵監測中的應用：靜力水準測量是地鐵隧道結構自動化垂直位移測量的重要手段，目前已廣泛應用，和在房屋監測中應用不同，由于列車運營時對靜力水準儀儀器本身及基準點有不可忽視的影響，因此，地鐵夜間停運階段靜力水準的測量的精度明顯高于運營期的精度。監測點數量應能全面反映監測區域變化情況，基準點應布設在影響區域外穩定位置。
靜力水準儀橋梁、高架等監測：采集首期基準數據的過程中最好是能暫時封鎖車輛流通，這樣監測得到的基準數據會更加有參考價值。并做好數據采集系統、電源等設施發生故障的應急措施。
